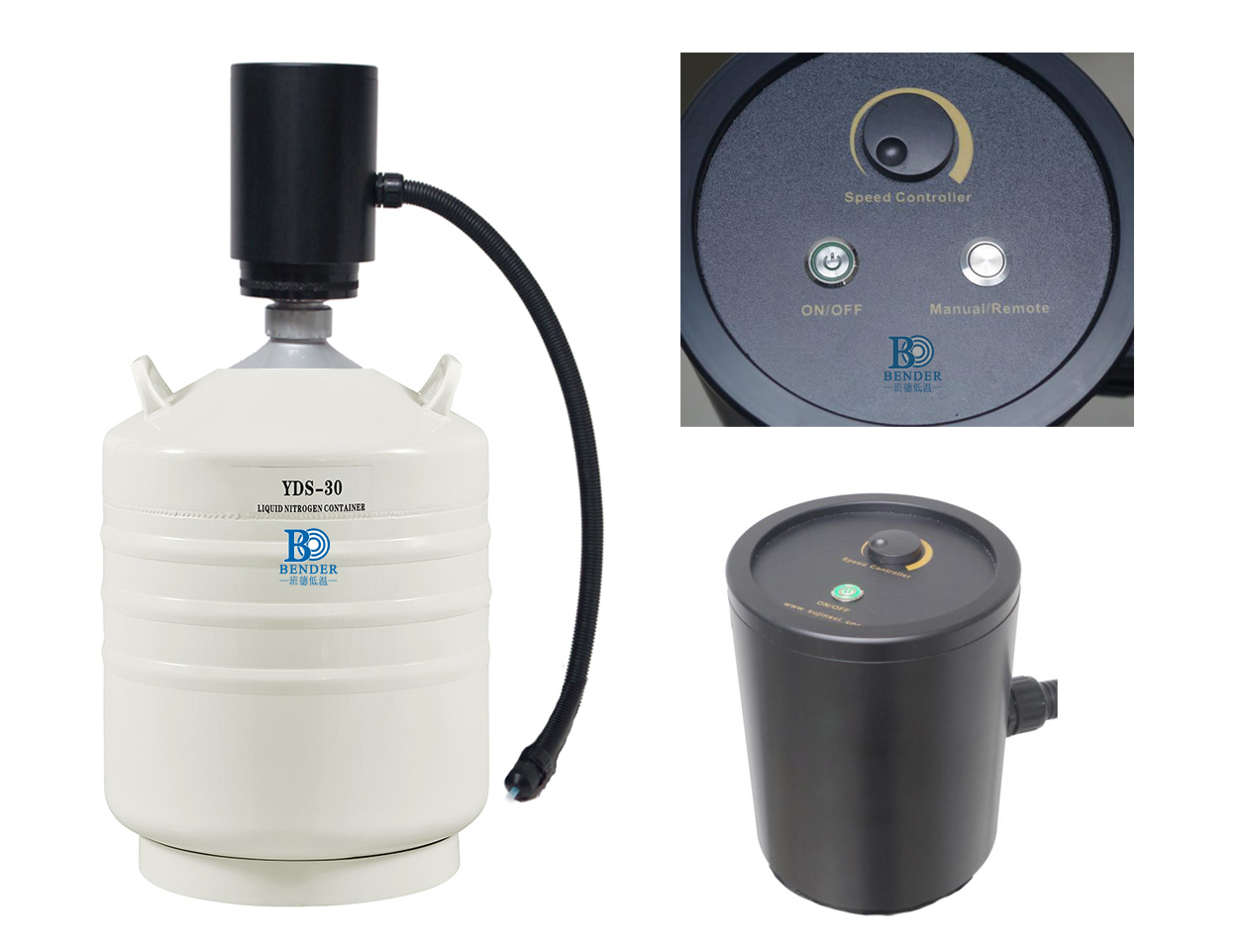

定制自動液氮泵是一套符合液氮低壓輸出功能的低溫設備,主要功能是液氮的低壓輸出需要壓力可控。與常規的液氮使用不同的是,越來越多的低溫設備使用液氮在使用液氮時需求精確的壓力,或者精確的補充。BD-50B主要是這種需求對應的產品應運而生。通用可編程的PC軟件能讓自動液氮泵具有廣泛的可及性和使用的自由性,可以配套各種端口和設備使用。制作半定制化液氮補液套裝產品,及全定制化自動液氮泵補液套裝系列產品。
儀器操作的自動化是未來主要方向。小型杜瓦的液氮自動填充,FTIR紅光光譜儀自帶杜瓦內的液氮液位保持,熱機械分析儀的液氮供液,比表面儀和化學吸附儀的小杜瓦自動填充,電子顯微鏡冷卻臺的液氮填充。這些都需要自動化液氮液位填充和保持,并實現可視化操作,低壓控制,并節省液氮也是其主要需求。而且,精確補充和防控液氮外溢也需要更低的壓力來實現。
產品特點:
1 通過電子智能控制加熱后,罐內加壓的方式來實現液氮的低壓可控輸出,智能底層系統為通用平臺,標配PC軟件可編程控制軟件,也可接駁客戶端軟件實現智能控制。
2 通過更多液位/溫度探頭監控,可實現終端液位的實時補給和監控補給、定時補給、定量補給、間斷間歇補給。適用于各種設備的不同需求。
3 可通過液氮泵加配探頭監控液氮源液氮液位水平,反饋到PC軟件,實現可視化操作,壓力探頭反饋到PC軟件,設置閥值控制。低壓補液主要為避免液位差過大避免閃蒸,節省不必要的液氮損失。
4 使用自動液氮泵的低壓補液一般壓力輸出是<300mBar的壓力,能符合客戶的一般需求,并且避免閃蒸,避免液氮浪費和過量的液氮汽化。
技術參數:
靜態蒸發速率 |
<0.5L/天 |
分配量 |
可由軟件調節 |
最大流量 |
2L/min |
工作壓力 |
<300mBar |
管路預冷時間 |
±1min(管路長度1.6m) |
電源 |
115V/230V AC |
功率 |
平均10W,供給時50W |
液氮罐容積 |
35L |
50L |
100L |
液氮罐直徑 |
480mm |
500mm |
500mm |
液氮罐高度 |
791mm |
875mm |
1235mm |
液氮罐空重/滿重 |
13/41.5kg |
17/57.5kg |
32/113kg |
標配管路 |
外徑6.25mm,內徑4mm,特氟隆管路,包裹32mm泡沫隔熱層 |
系統標配 |
液氮罐,泵,管路1.6m,分相器,電源,連接線,液位傳感器,PC軟件 |
工作模式 |
定時自動灌充控制(1個傳感器) |
PC軟件 |
監控軟件,監控泵的行為、狀態 |
報警、機械保護 |
液氮罐空報警,傳感器失效報警,機械式過壓保護閥 |
選配件 |
布魯克FTIR檢測器適配器,島津AIM8800適配器,5輪底座(高度10cm),液氮泵支架(灌輸液氮時需要),根據實際應用定制傳感器固定裝置 |
